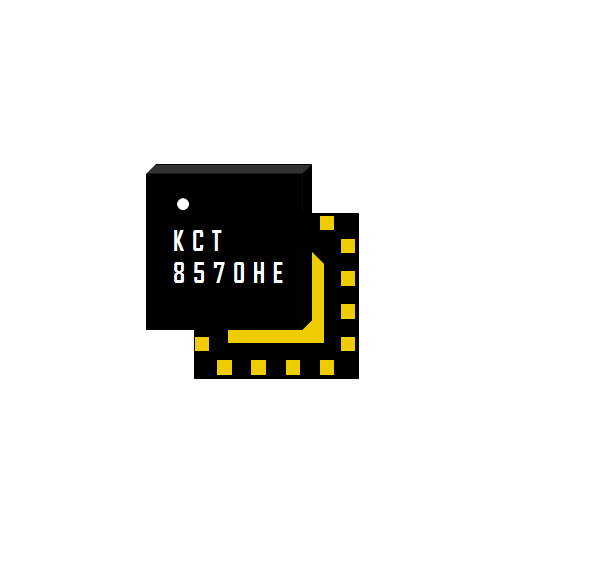

KCT8570HE
5GHz 中高功率 802.11ax 射频前端模组
产品介绍
KCT8570HE是一款工作频段为 5.15-5.85GHz 的高集成射频前端模组。此产品集成了IEEE 802.11 a/n/ac/ax WLAN系统所需的关键射频功能，如高效高线性功率放大器(PA)、包含旁路滤波器（BP）的低噪声放大器(LNA) 、LO抑制和谐波滤波器，并且内置直流电压功率检测以及耦合端射频功率检测。KCT8570HE 是一款优秀的 Wi-Fi 6 射频前端器件。
PA / LNA+BP / SW 全集成的 802.11ax 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测和定向耦合器
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案
3mm*3mm 超小封装
通过 ROHS 和 REACH 环保认证
产品规格

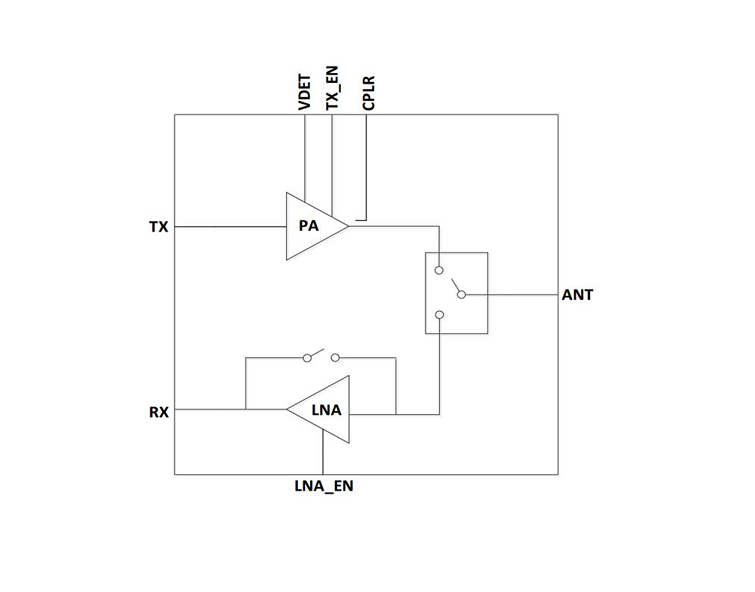

Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Frequency Range: 5.15-5.85GHz
Nominal voltage: 5V
Transmit gain: 30.5dB
Output power: +16.5dBm @-43dB HE160, MCS11 DEVM, 5V
+20.5dBm @-40dB HE160, MCS11 DEVM, 5V
+22.5dBm @-35dB VHT80, MCS9 DEVM, 5V
+23.5dBm @-30dB HT20, MCS7 DEVM, 5V
Receive gain: 16.5dB
Noise Figure: 1.8dB
Minimal external components required
Small package: QFN-16L, 3mm x 3mm x0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant
